| Medidas principales y datos de rendimiento | ||
| d | 50 mm | Diámetro del agujero |
| D | 110 mm | Diámetro exterior |
| B | 44,4 mm | Anchura |
| C r | 93.000 N | Capacidad de carga dinámica, radial |
| C 0r | 70.000 N | Capacidad de carga estática, radial |
| C ur | 4.850 N | Límite de carga por fatiga, radial |
| n G | 4.900 1/min | Velocidad límite de rotación |
| n ðr | 6.300 1/min | Velocidad de referencia |
| 1,77 Kg | Peso | |

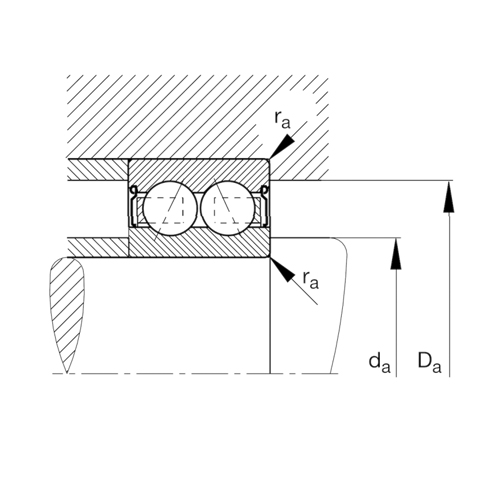

| Medidas de montaje | ||
| d a min | 61 mm | Diámetro mínimo resalte del eje |
| D a max | 99 mm | Diámetro máximo del resalte del alojamiento |
| r a max | 2 mm | Radio máximo de garganta del eje |

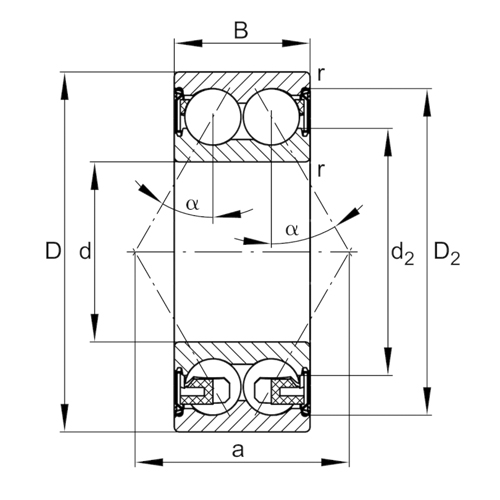

| Medidas | ||
| r min | 2 mm | Medidas mínimas del chaflán |
| D 2 | 96,8 mm | Diámetro del calibre del anillo exterior |
| d 2 | 69,1 mm | Diámetro del calibre del anillo interior |
| a | 64,2 mm | Distancia entre los vértices de los conos de presión |
| α | 30° | Ángulo de contacto |
| Rango de temperatura | ||
| T min | -20 °C | Temperatura mín. de funcionamiento |
| T max | 120 °C | Temperatura máx. de funcionamiento |
