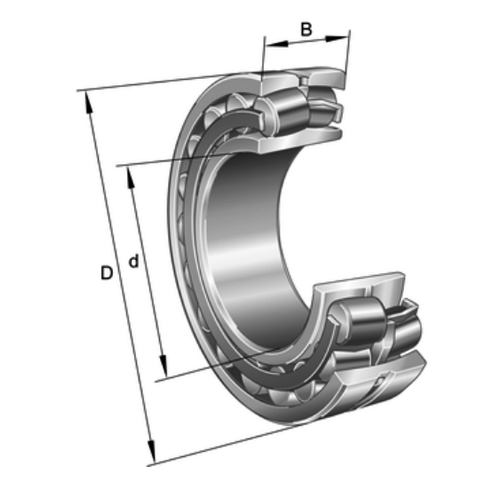

| Medidas principales y datos de rendimiento | ||
| d | 130 mm | Diámetro del agujero |
| D | 230 mm | Diámetro exterior |
| B | 64 mm | Anchura |
| C r | 760.000 N | Capacidad de carga dinámica, radial |
| C 0r | 890.000 N | Capacidad de carga estática, radial |
| C ur | 81.000 N | Límite de carga por fatiga, radial |
| n G | 3.350 1/min | Velocidad límite de rotación |
| n ðr | 2.500 1/min | Velocidad de referencia |
| 10,706 kg | Peso | |

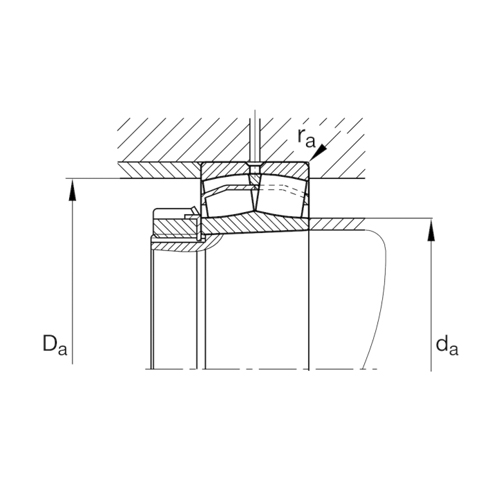

| Medidas de montaje | ||
| d a min | 144 mm | Diámetro mínimo resalte del eje |
| d a max | 151 mm | Diámetro máximo del resalte del eje |
| D a max | 216 mm | Diámetro máximo del resalte del alojamiento |
| r a max | 2,5 mm | Radio máximo de la ranura |
| d b min | 138 mm | Diámetro mínimo de la cavidad del casquillo |
| B a min | 8 mm | Anchura mínima de la cavidad del casquillo |
| Medidas | ||
| r min | 3 mm | Medidas mínimas del chaflán |
| D 1 | 205 mm | Diámetro del resalte del anillo exterior |
| d 2 | 151,7 mm | Diámetro de la pista de rodadura del anillo interior |
| d s | 6,3 mm | Diámetro del agujero de engrase |
| n s | 12,2 mm | Anchura de la ranura de lubricación |
| Rango de temperatura | ||
| T min | -30 °C | Temperatura mín. de funcionamiento |
| T max | 200 °C | Temperatura máx. de funcionamiento |
| Factores de cálculo | ||
| e | 0,26 | Valor límite de Fa/Fr para la aplicabilidad de dif. Valores de los factores X e Y |
| Y 1 | 2,62 | Factor de carga axial dinámica |
| Y 2 | 3,9 | Factor de carga axial dinámica |
| Y 0 | 2,56 | Factor de carga axial estática |
| Información adicional | ||
| H3126 | Manguito de fijación | |
| AHX3126 | Manguito de desmontaje | |
| Marca | FAG |
|---|---|
| Modelo | RODAMIENTO |
| SKU | 150036 |
